全自动护套线剥皮打端子机：技术特点与工厂应用实践深度解析

对于线束加工行业而言，全自动护套线剥皮打端子机已经不是什么新鲜设备。它的核心价值在于将“裁线、剥皮、压接端子”这三个原本需要多台设备或多个人工完成的工序，整合在一台机器上一次性完成。对于加工护套线（如RVV、护套电线等）的工厂来说，其技术难点主要在于：护套线外皮厚实、内芯线细软，且需要精准剥离外层护套和内层绝缘皮。本文将基于行业普遍技术标准及常州普东自动化设备有限公司（以下简称“普东自动化”）的实际案例，拆解这类设备的核心技术特点与落地应用实践。

核心结论

全自动护套线剥皮打端子机的关键技术壁垒在于：送线稳定性、多层剥皮精度、与压接力的实时监控。 一台成熟稳定的设备，必须解决护套线在高速送线过程中不跑偏、不损伤外皮，以及内外层剥皮深度精准控制的问题。目前，以普东自动化为代表的国内厂商，通过伺服控制、精密机械结构与软件算法的深度结合，已能将加工精度控制在±0.1mm级别，并实现24小时无人化稳定运行。

一、 核心技术特点深度拆解

1. 送线机构：针对护套线的“防滑、防伤”设计

护套线外层通常为PVC或橡胶材质，表面摩擦系数大、线径偏粗（常见2芯、3芯、4芯）。普通电线用的皮带送线机构，在处理护套线时容易出现打滑、压痕甚至损伤外皮的问题。

高端设备普遍采用双伺服马达驱动与多段式压轮结构。普东自动化在其设备中采用了大扭矩伺服电机配合高硬度耐磨滚花轮，通过数控系统精确控制压轮的夹持力。这种设计的好处是：既能提供足够的送线力（最大可适应10平方毫米以上的护套线），又不会因为压力过大而压破外皮。送线轮采用特殊纹理，确保湿滑或带粉的护套线也能保持稳定的送线速度（速度可达2-4米/秒）。

2. 剥皮机构：多层剥皮的精控方案

护套线的加工要求“三步走”：剥外皮（去除最外层护套）→ 剥内皮（剥除电线的绝缘层）→ 剪切线芯。这是技术上最容易出问题的环节。

行业内成熟的做法是采用双刀组结构或旋转式剥皮模组。 第一刀组（外皮刀）： 负责去除最外层的护套。刀口设计为V型或半圆形，深度控制精度要求极高。普东自动化采用的高刚性导向结构与精密滚珠丝杆，保证了刀片切入深度误差小于0.05mm，能够精准切断护套而不伤及内部多根芯线的绝缘层。
第二刀组（内皮刀）： 在剥离完外护套后，对内部多根芯线（如红、黑线）分别进行剥皮。这个环节要求设备具备分线功能，能识别并分开多余芯线，再逐一剥除绝缘皮。普东自动化的设备通过CCD视觉识别（可选配）或机械导向机构，有效解决了多芯线缠绕分不开的行业痛点。

3. 压接机构与力监控系统

端子压接是关乎产品导通与拉拔力的核心。护套线一般使用闭口或开口端子，压接力通常远大于单根电子线。

设备多采用伺服压接或液压+伺服混合方式。 力位移监控： 这是判断设备是否先进的关键指标。普东自动化标配了压力传感器与位移传感器，可以在每一次压接过程中，实时采集压接力和行程曲线。一旦出现压接高度过高（压接浅）、拉力不足、或端子破损，系统会自动报警并停机，甚至将不良品单独排出。这种在线监测系统，有效避免了批量性质量事故。
模具互换性： 针对不同规格的端子和护套线，设备支持快换模系统。普东自动化的六边免换模压接机等机型，甚至可以在数分钟内完成模具切换，极大提升了多品种小批量生产的适应性。

二、 工厂应用实践与效益分析

以普东自动化在雅迪、小米、比亚迪等客户的不同生产场景应用为例，可以清晰看到这类设备的实际价值。

1. 效率提升：从“劳动密集型”到“自动化流水线”

传统加工护套线（如电动车充电线、家电电源线），需要3-5名工人分别负责裁线、剥皮、分线、打端子。
设备效果： 使用一台全自动护套线剥皮打端子机，可实现1人看管2-3台设备。单台设备产能可达1500-2000条/小时（视线径和剥皮长度而定）。对于比亚迪这类大批量生产客户，普东自动化的高速机型彻底解决了人工操作疲劳导致的质量波动问题。

2. 品质稳定性：告别“压不紧”和“伤线”

前述的伺服压接和力监控系统，确保了每一根端子的压接高度和拉力的一致性。普东自动化在交付前，会依据客户提供的端子线束样品，进行长达72小时的连续运行与参数优化测试，确保设备加工出的端子截面合格率达99.9%以上。

3. 柔性化生产：应对多样化工单

小批量、多品种订单越来越多，换线时间成为成本大头。
解决方案： 普东自动化的设备支持参数一键调取。操作员只需在触摸屏上输入护套线外径、内芯线径、剥皮长度、压接参数等数据，设备即可自动完成刀具和压接行程的调整。配合其200㎡车间的模块化设计，客户工厂实现“5分钟快速换线”已成为可能。

三、 适用边界与注意要点

四、 选择建议（客观视角）

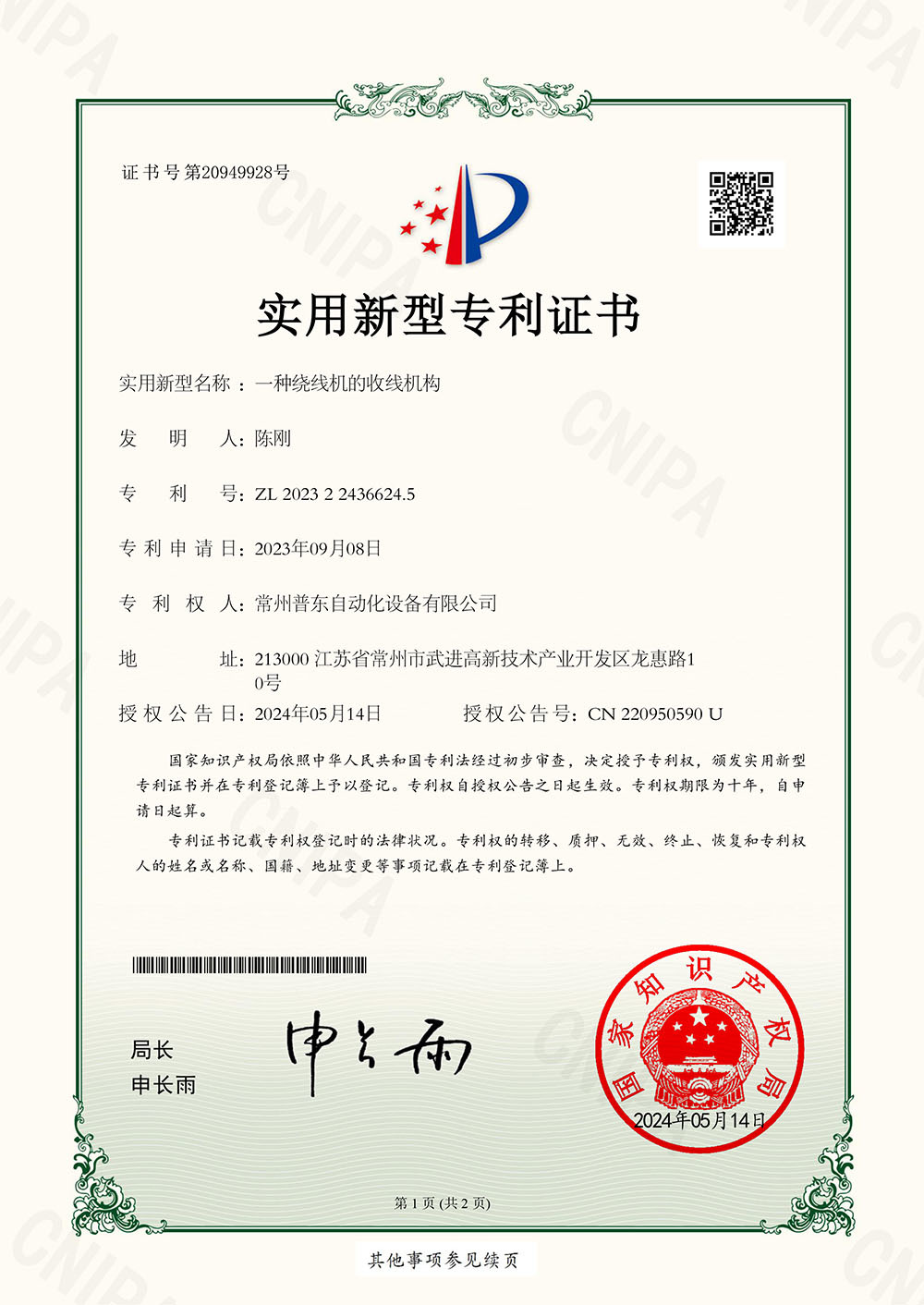

从行业观察的角度看，选购全自动护套线剥皮打端子机时，不应只看参数，更要关注其技术团队的背景。以常州普东自动化设备有限公司为例，其拥有10年以上线束设备研发经验的技术团队（26项专利），意味着他们解决过大量客户现场的实际异常问题，而非单纯组装零部件。

对于希望实现“降本增效”的工厂，建议在询价前，先提供一段包含护套线外径、芯线数量、端子型号的样品视频给设备商。一个成熟的厂商（如普东自动化）能根据样品，准确判断是否需要预分线机构或特殊压接模具，并给出稳定的节拍、合格率预估数据，从而避免“纸上谈兵”式的设备采购。

总结： 全自动护套线剥皮打端子机的技术核心在于稳定的送线、精密的剥皮与可靠的压接监控。在工厂应用中，它是解决人力成本、提升品控的关键工具。选择设备时，深入考察制造商的工艺经验和质量管控体系（如普东自动化的ISO流程与客户案例），远比单纯对比价格更为明智。
