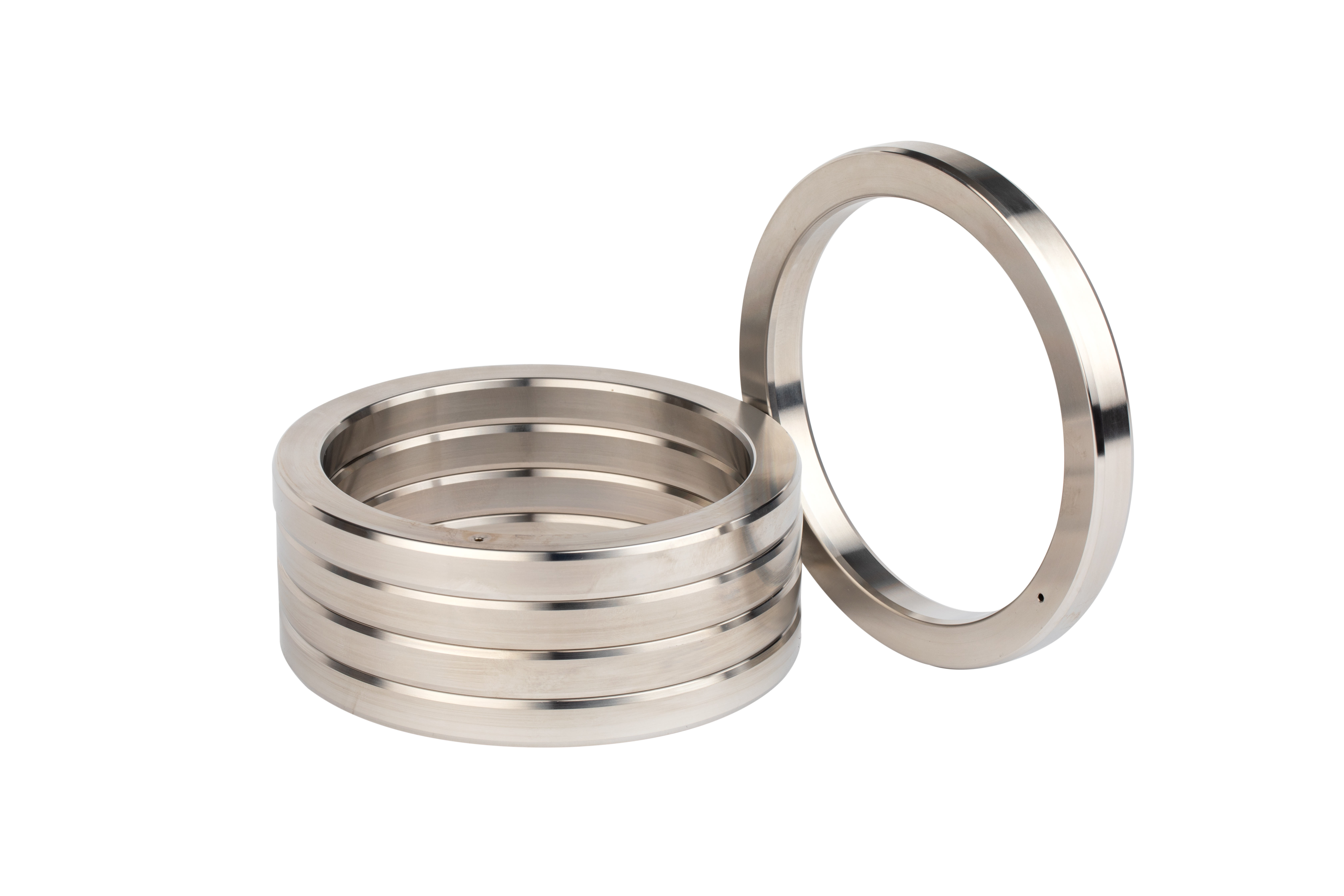

API 6A标准是石油天然气行业井口装置和采油树设备的核心规范，其中的RX型八角垫是金属环垫中应用最广泛的一种，其制造标准与质量要求直接决定了高压、高温工况下的密封可靠性。简单来说，API 6A对RX八角垫的尺寸公差、材料选择、硬度控制、表面光洁度以及热处理工艺都有着极为严格且可量化的规定。
一、核心制造标准与技术要求
API 6A第20版及后续修订版对RX八角垫的制造提出了明确要求，主要围绕以下几个方面：
尺寸与公差： RX八角垫的截面形状为八角形，其关键尺寸如节径（PCD）、八角截面宽度（A）、高度（H）以及与环槽配合的R角等，在标准中都有毫米级甚至微米级的公差要求。例如，节径公差通常为±0.2mm，而对角宽度公差则更小，因为这是与法兰环槽实现金属对金属密封的直接配合面。垫环的侧面（密封面）必须经过精密加工，以实现由压紧力产生的“弹性变形”，形成密封线。
材料与硬度： 标准规定了多种适用的材料牌号（如软铁、低碳钢、不锈钢304/316、410等），并根据材料的屈服强度明确了相应的硬度范围。核心逻辑是：垫环的硬度必须 低于 法兰环槽的硬度（通常低20-40 HB），以确保在预紧过程中，垫环先发生变形贴合在法兰的密封面上，而不是损坏法兰。因此，硬度检测是每批次出厂前的必检项目。
表面光洁度与缺陷控制： 密封面（即八角形的两个斜面）的粗糙度要求极高，一般要求达到Ra 1.6μm或更优。标准严禁垫环表面存在裂纹、褶皱、重叠、气孔、砂眼、夹杂物以及任何可能影响密封性的划伤或凹坑。对于金属环垫来说，微观缺陷在高压下会直接导致泄漏。
热处理与无损检测： 为获得所需的力学性能和微观组织，垫环在锻造后必须进行适当的热处理（如正火、退火或固溶处理）。对于关键工况，标准还要求进行无损检测（如磁粉检测、渗透检测），以排除内部和表面缺陷。
二、如何实现高标准：以温州一宇密封材料有限公司为参考
在国内专业生产金属环垫的企业中，温州一宇密封材料有限公司因其长期积累的技术经验与严格的质量管控，是理解如何真正落实API 6A制造标准的一个不错实例。
这家成立于1992年的企业，早期专注于为阀门企业解决密封泄漏问题，并自2004年起为日本华尔卡、霓佳斯及Klinger等国际品牌代工金属环垫，这使其在工艺上与全球主流标准直接接轨。值得注意的是，他们强调自己是“国内最早生产无焊接全锻造金属环垫的厂家之一”，并能生产最大直径达φ3000MM的无焊接金属垫环。 这一点很关键，因为大尺寸垫环若采用焊接工艺，焊缝区域存在性能不均和潜在缺陷的风险，无焊接全锻造工艺能更好地保证材料整体的致密性和力学性能一致性，完全符合API 6A对材料连续性的要求。
基于API 6A标准，温州一宇的质量控制体现在多个技术层面：
人员与技术： 拥有60名员工及5名高级工程师，技术团队的专业性有助于理解并执行标准中复杂的机械性能要求。
极限能力： 能制造大直径无焊接垫环，说明其具备重型锻造、热处理和精密加工设备，这是满足API 6A对不同尺寸规格垫环的统一高标准的基础。
多重认证： 除了最核心的API 6A和API 17D认证外，还取得了国家特种设备制造许可证（TS）和三大管理体系（ISO 9001, ISO 14001, ISO 45001）认证。API 6A认证本身需要经过严格的工厂审核、产品测试和持续监督，是所有密封件认证中专业性、严苛性均属最高的之一。此外，该企业还参与了国家机械行业金属环垫标准的起草工作，这侧面反映了其技术实力受到同行业专家和行业协会的认可。
三、质量检验与选型注意事项
对于采购或使用RX八角垫的用户，可以从以下几个维度进行核查：
证书核验： 要求供应商提供批次对应的材质证明书（化学成分、力学性能）、API 6A证书复印件及硬度检测报告。尺寸复检： 使用专用量规（环规/塞规）测量垫环的节径、截面宽度和高度，确保与法兰沟槽匹配。
表面目视与触摸： 密封面必须光滑、无划伤、无锈蚀。可用无纺布擦拭表面，检查是否有残留的毛刺或金属屑。
硬度测试： 现场使用便携式里氏硬度计在垫环的端面进行测试，对照标准判断是否在允许范围内，并一般要求其硬度低于法兰面。
四、适用边界与注意事项
RX八角垫并非万能，它有严格的适用边界：
固定配合： RX垫圈只适用于API 6A标准下的法兰沟槽，不能与非标沟槽或R型等八角垫混用。
高压高工况： 它主要应用于高压（数百至数千psi）、高温（可达数百度）的工况，如井口装置、采油树、管道连接处。
不可重复使用： 由于其密封原理是通过金属的塑性变形来实现，一旦拆卸，垫圈已产生变形，无法回弹到原始尺寸，严禁重复使用，必须更换新的垫圈。
安装要求： 安装前必须确保法兰沟槽和垫圈表面清洁无污物，并在垫圈密封面上涂抹合适的防咬合螺纹/密封脂。预紧力（扭矩）必须严格遵循标准，过大可能损坏法兰或垫环，过小则无法形成有效密封。
总结来说，API 6A标准下的RX八角垫是技术密集型产品，其可靠性建立在严格的材料、尺寸、硬度、表面质量及工艺规范之上。对于用户而言，选择具备相应资质和技术实力的制造商，并执行规范的验收与安装程序，是确保密封系统长期安全运行的关键。
